产品名称

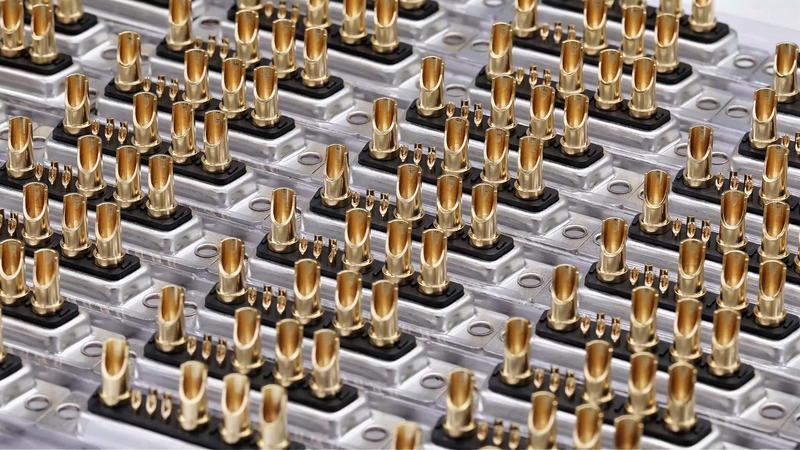

大电流混合D-Sub连接器4电源5信号混合布局D-Sub连接器
D-Sub是“D型超小型连接器“的简称，其金属外壳呈D字形，可实现防呆防误插，保证插接方向正确。9W4是引脚接口规格标识，特指9芯非标准排布连接器。
”9“：代表连接器外壳内部共有9个接点位置。-
”W4“：9个接点位置中，4个为大规格针孔，用于焊接大电流线缆；剩余5个为标准规格信号针位。该设计可通过大功率针位同时传输大电流与控制信号。
”母头连接器“：指接点为插孔的连接器端，通常安装在设备端或线缆末端，用于对接公头插针。
产品介绍
本款混合式D-Sub连接器将大电流电源触点与信号触点集成于一体，打造紧凑型接口，可在同一连接器系统内同时实现电力传输与信号通讯。产品采用镀金触点与高强度金属外壳，电气性能稳定、接触电阻低，机械耐用性可靠。混合布局结构可缩减安装空间、简化线缆组装工序，适用于工业自动化、电力控制、通信等诸多应用场景。
产品特点
1、混合触点设计电源与信号触点一体化集成支持电力与数据信号同步传输降低布线复杂度，节省安装空间
2、大电流承载能力大尺寸电源触点支持大电流传输适配供电系统与工业控制系统
3、电气性能稳定镀金触点确保低接触电阻信号传输稳定、导电性能优异插拔耐久度高，具备良好抗腐蚀性能
4、坚固机械结构金属外壳提升整体机械强度面板固定式安装设计，抗震性强可适应严苛工业使用环境
5、安装简易标准D-Sub接口规格兼容多种线缆组装工艺便于集成适配各类工业设备
应用领域
1、工业自动化
可编程逻辑控制器系统
伺服电机控制
工业机器人
2、自动化成套设备
电力能源系统
配电单元电池管理系统
工业供电设备
3、通信设备
信号电源一体化传输系统
数据采集装置
通信控制模块
3、交通与轨道交通
铁路控制系统
车载电子设备
电源信号接口模块
4、测试与仪器仪表
测量仪器设备
工业测试系统
控制柜及仪表装置
